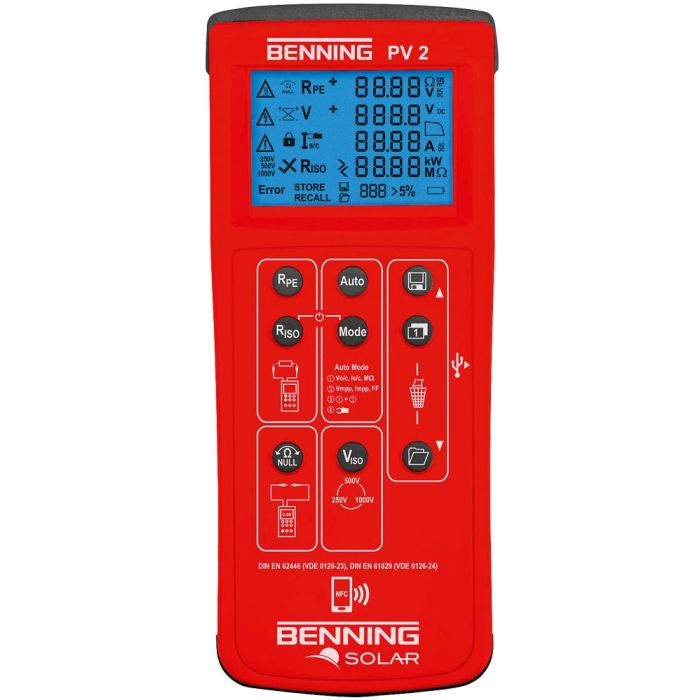

Photovoltaik-Installationstester BENNING PV 2

Auf Lager
Art.-Nr
050422
Netto: 1.890,00 € zzgl. MwSt., zzgl. Versand
Brutto: 2.249,10 € zzgl. Versand

PV-Installationstester und Kennlinienmessgerät. Messwertspeicher. USB. Downloadsoftware. WirelessSunLink zu SUN 2. Inklusive Zubehör.

PV-Installationstester und Kennlinienmessgerät BENNING PV 2

  • Prüfung gemäß DIN EN 62446 (VDE 0126-23) und DIN EN 61829 (VDE 0126-24)
  • einfach – Bedienung über Tasten mit AUTO-Prüfablauf
  • schnell – Prüfung in wenigen Sekunden
  • sicher – Kontaktierung über PV-Steckverbinder

Vor der Inbetriebnahme und bei Wiederholungsprüfungen muss eine Photovoltaikanlage gemäß DIN EN 62446 (VDE 0126-23) sicherheitstechnisch geprüft und dokumentiert werden. Ferner sind auch nach Reinigungs- und Wartungsarbeiten elektrische Messungen sinnvoll, um weiterhin eine optimale und möglichst verlustarme Funktion der Photovoltaikanlage zu garantieren.

Die Prüfung umfasst die Durchgängigkeitsprüfung der Schutz- und Potentialausgleichsleiter zwischen PV-Generator und Haupterdungsklemme, Messung der Leerlaufspannung und des Kurzschlussstromes im PV-Strang sowie des Isolationswiderstandes zwischen den aktiven DC-Leitern (+ / -) des PV-Generators und Erde. Der BENNING PV 2 verwendet berührungsgeschützte Messleitungen mit standardisierten Steckverbindern zum direkten Anschluss an PV-Module oder Stränge. Der automatische Prüfablauf warnt vor falscher DC-Polarität und übernimmt alle notwendigen Beschaltungen für die sichere Messung.

Das Messen der Strom-Spannungs-Kennlinie am Einsatzort gemäß DIN EN 62446 (VDE 0126-23) ist ein praktisches Verfahren zur Leistungsbeurteilung von Photovoltaikanlagen. Die gemessenen I-U-Kennlinien werden über Auswertetools, wie der PC-Software BENNING SOLAR Manager und der Android APP BENNING PV Link, auf STC-Bedingung (Standard Test Conditions) umgerechnet, und können über eine integrierte PV-Moduldatenbank mit den nominalen PV-Moduldaten des Herstellers verglichen werden. Abweichungen und Leistungsminderungen werden eindeutig erkannt und können entsprechend dokumentiert werden. Weiterhin gibt der Verlauf einer I-U-Kennlinie hilfreiche Aufschlüsse über den Zustand einer PV-Anlage und weist auf mögliche Fehler hin.

All diese Prüfungen können einfach und schnell sowie zuverlässig und sicher mit dem Photovoltaik-Installationstester und Kennlinienmessgerät BENNING PV 2 durchgeführt werden. Dieses Gerät wird dem Solarteur, Photovoltaik-Sachverständigen sowie Service-, Reinigungs- und Wartungsteams empfohlen.

Leistungsmerkmale

  • verständliche und eindeutige Anzeige aller Messergebnisse
  • gefahrlose Messverbindung selbst bei Energielieferung der PV-Anlage
  • automatische Prüfablaufe zur Kennlinienmessung mit oder ohne RISO-Prüfung
  • Anzeige von Uo/c, Umpp, Is/c, Impp, Füllfaktor (FF) und RISO mit gut/ schlecht Anzeige
  • Isolationsmessung mit 250 V, 500 V und 1000 V Prüfspannung
  • separate Isolationswiderstandsmessung über 4 mm Messleitungen zur Prüfung für PV-Kabel, etc.
  • automatische Anzeige der Spannungspolarität mit akustischer/ visueller Warnung bei Falschpolung
  • Nullabgleich der Messleitungen, damit diese den Messwiderstand nicht beeinflussen
  • Messwertspeicher für 999 Displayanzeigen (PV-Stränge)
  • USB-Schnittstelle und Downloadsoftware BENNING SOLAR Datalogger für den Messwertdownload im CSV-Format
  • integrierte Echtzeituhr zur Speicherung der Messwerte mit Datum- und Zeitstempel
  • Funkanbindung „WirelessSunLink“ an Einstrahlungs- und Temperaturmessgerät BENNING SUN 2
  • direkter Anschluss an alle PV-Module mit MC4- oder „Sunclix“-Steckverbinder
  • einfache Handhabung für netzunabhängige und mobile Prüfungen
  • LC-Display mit Hintergrundbeleuchtung
  • automatische Abschaltung (individuell einstellbar von 1 bis 10 Minuten)
  • die Prüfung kann sich auf PV-Module, PV-Stränge oder die komplette PV-Anlage beziehen
  • optionale PC-Software BENNING SOLAR Manager (Art.Nr. 050423) zur Prüfberichtserstellung und Kennliniendokumentation
  • kostenlose App BENNING PV Link (Android-Gerät mit NFC erforderlich)

Messfunktionen

  • Schutzleiterwiderstandsmessung mit 200 mA Prüfstrom
  • Leerlaufspannungsmessung (Uo/c) der Solarmodule / PV-Stränge bis 1000 V DC
  • sichere und für den Anwender gefahrlose Kurzschlussstrommessung (Is/c) bis 15 A DC über eine interne Beschaltung
  • Isolationswiderstandsmessung zwischen den kurzgeschlossenen aktiven DC-Leitern (+/-) und Erdung mit einstellbarer Prüfspannung (250 V, 500 V, 1000 V)
  • Separate zweipolige Isolationswiderstandsmessung über 4 mm Messleitung bis 300 MOhm
  • Messung der Strom-Spannungs-Kennlinie (I-U) und Leistungskennlinie (P-U)
  • Anzeige von Spannung (Umpp), Strom (Impp) am Maximum Power Point (mpp) sowie Füllfaktor (FF)
  • Funktionstest durch Strommessung bis 40 A AC / DC (optional Stromzangenadapter BENNING CC 3, Art.-Nr. 044038)
  • Anzeige und Speicherung der solaren Einstrahlung (W / m2) und der PV-Modul- / Umgebungstemperatur (optional BENNING SUN 2, Art.-Nr. 050420)
Mehr Informationen
EAN 4014651504226
