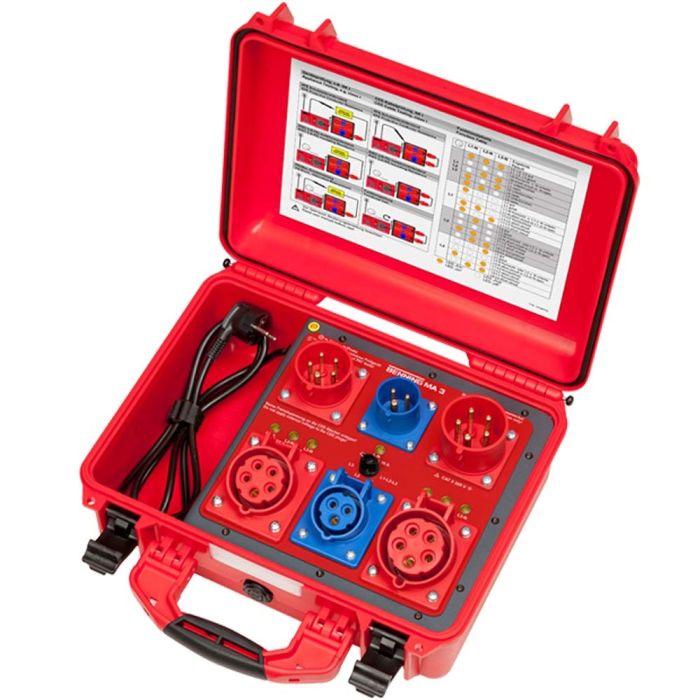

Messadapter BENNING MA 3
Messadapter 16A+32A CEE 5-polig, 16A CEE 3-polig. Verbraucher 1-phasig/3-phasig, CEE-Verlängerungsleitungen.
Messadapter BENNING MA 4 und MA 3
Messadapter zur aktiven und passiven Prüfung von 1- und 3-phasigen Betriebsmitteln bis 32 A
- Normgerechte Prüfung gemäß DIN VDE 0701-0702, DIN EN 62353, DIN EN 60974-4 und DGUV Vorschrift 3
- Prüfung 1-phasiger (230 V, 16 A) und 3-phasiger (400 V, 16 A + 32 A) Betriebsmittel mit CEE-Anschluss
- Differenzstrommessung an 3-phasigen Geräten und Maschinen unter Funktion (MA 4)
- Sicherheits- und Funktionsprüfung von CEE-Verlängerungsleitungen
- Robuster und wasserdichter Transportkoffer (IP 67)
- Universell für jeden 1-phasigen Gerätetester verwendbar, der Netzspannung aufschaltet
Anwendung:
Erweitern Sie Ihren einphasigen Gerätetester, um auch Betriebsmittel mit CEE-Anschluss (16 A, 3-polig und 16 A + 32 A, 5-polig), wie elektrische Geräte, Maschinen und Verlängerungsleitungen, normkonform zu prüfen.
Die Prüfung von CEE-Verlängerungsleitungen erfolgt über die Stecker- und Kupplungsseite, so dass neben der Sicherheitsprüfung (RPE, RISO) eine vollständige Funktionsprüfung (Durchgang/Kabelbruch, Kurzschluss und Drehfeld) aller Leiter durchgeführt wird.
Tipp:
Beachten Sie bei der Prüfung elektrischer Geräte und Maschinen mit netzspannungs- abhängigen Schaltelementen (Relais, Schütze, Netzteile, etc.), dass das passive Ersatzableitstrom-Messverfahren nicht angewendet werden kann.
=> Vorhandene Isolationsfehler hinter dem Schaltelement werden nicht erkannt!
Der im BENNING MA 4 integrierte Differenzstromwandler erlaubt die aktive Prüfung 3-phasiger Prüflinge unter Netzspannung und besitzt den zusätzlichen Vorteil, dass der Prüfling nicht isoliert aufgestellt werden muss.
Unterstützte Messfunktionen (abhängig des Gerätetesters):
- Schutzleiter- und Isolationswiderstand
- Ersatzableitstrom (Schutzleiter-/Berührungsstrom)
- Sicherheits- und Funktionsprüfung von CEE-Verlängerungsleitungen
- Differenzstrom 1-phasiger Betriebsmitteln mit CEE-Anschluss (16 A, 3-polig)
- Auslösezeit/Auslösestrom von PRCD‘s und RCD‘s in mobilen Stromverteilern
- CEE-Prüfanschlüsse: 16 A, 3-polig und 16 A + 32 A, 5-polig
- Schutzkontaktstecker zum Anschluss an die Prüfsteckdose des Gerätetesters
- 7 Status-LED‘s zur Auswertung der Kabelfunktionsprüfung
- Prüflings-Anschlussschema im Gehäusedeckel
- Robuster und wasserdichter Transportkoffer (IP 67)
| BENNING MA 4 | BENNING MA 3 | |
|---|---|---|
| Sicherheit | DIN EN 61010-1, DIN EN 61557-16 | DIN EN 61010-1, DIN EN 61557-16 |
| Messkategorie | CAT II 300 V | CAT II 300 V |
| Abmessungen (H x B x T) | 170 x 410 x 350 mm | 170 x 410 x 350 mm |
| Schutzart | IP 67 geschlossen, IP 40 offen | IP 67 geschlossen, IP 40 offen |
| Differenzstrom (IPE) | 0,08 mA - 10,0 mA | - |
| Fehlerstrom für Gerätetester | N (Differenz) + PE (direkt, 1 kΩ) | - |
| Gewicht | Ca. 6 kg | Ca. 4,4 kg |
| Art.-Nr. | 044162 | 044159 |
| EAN | 4014651441590 |
|---|---|
| Bemerkung | Messadapter 16A+32A CEE 5-polig, 16A CEE 3-polig. Verbraucher 1-phasig/3-phasig, CEE-Verlängerungsleitungen. |
